氣液轉換速度控制回路

圖1 所示為采用氣—液轉換器的速度控制回路。利用氣液轉換器1、2將氣壓變成液壓，利用液壓油驅動液壓缸，從而得到平穩的運動速度。兩個單向節流閥進行出口節流調速。在選用氣液轉換器時，要注意使其流量大于所對應的液壓缸的油腔容積，并保持一定的余量。

圖1 氣液轉換速度控制回路

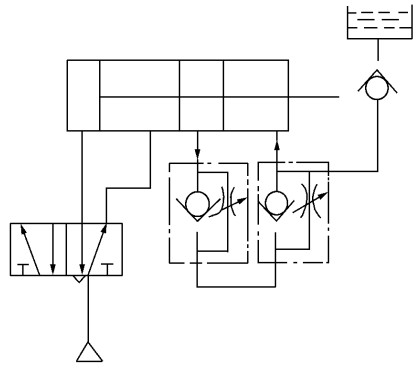

圖2 所示為利用液壓阻尼缸實現速度控制的回路。阻尼缸與氣缸的連接可以是串聯，也可以是并聯。圖示為串聯形式?；芈分?，通過調節單向節流閥的開度，實現氣缸的無級調速。

圖2 氣液阻尼缸的速度控制回路
